PP电子(中国)有限公司官网

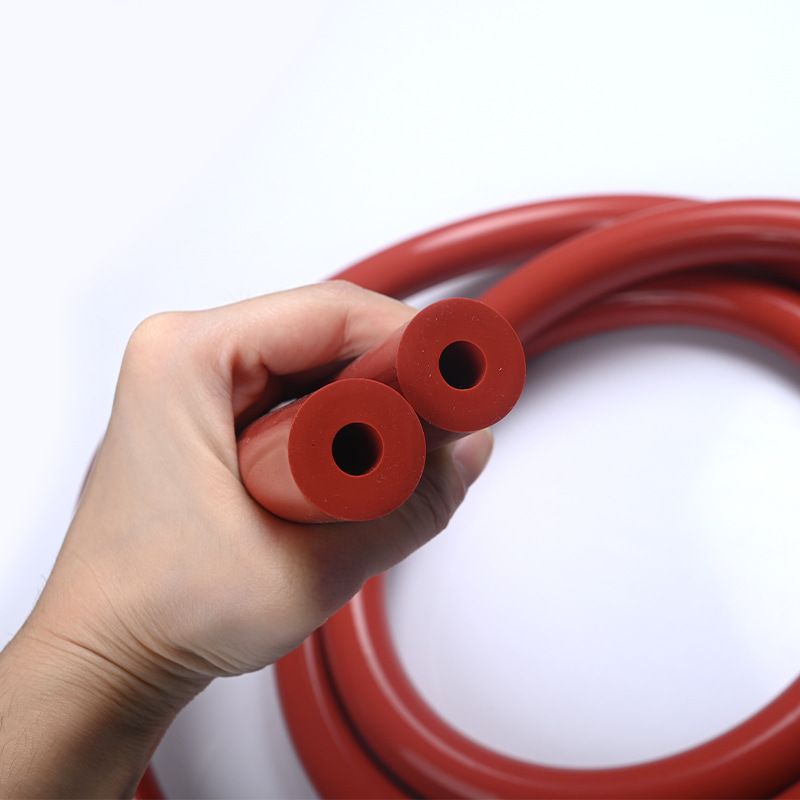

在高温工业环境、汽车引擎舱或加热设备中，硅胶管承担着输送热介质、保护线束的关键任务。市场上许多产品宣称耐温达350℃，但在实际使用中，仅需数小时或数十小时便出现表面开裂、硬化甚至碳化，导致介质泄漏、线路短路等严重故障。pp电子橡塑耐350度高温硅胶管，以350℃高温烘烤1000小时的极限测试视频为证，将“耐高温”从口号还原为可验证的工程事实。一、高温失效的根源：为什么普通硅胶管“一烧就裂”硅胶材料虽以耐热性著称，但要在350℃极端温度下长期稳定工作，对配方与工艺提出严苛要求。普通产品在高温下快速失效，通常源于以下原因：生胶纯度不足：低纯度生胶含有较多低分子量组分，在高温下挥发或分解，导致材料收缩、变脆。填料体系缺陷：普通白炭黑等补强填料在高温下结构坍塌，失去补强作用，材料强度骤降。硫化体系残留：不完善的硫化工艺导致交联密度不足或残留助剂，高温下继续反应，破坏网络结构。缺乏耐热添加剂：未添加抗氧剂、热稳定剂，无法抑制高温下的自由基氧化反应。这些因素叠加，使得材料在短时间内出现微观裂纹，裂纹扩展后宏观开裂，蕞终碳化失效。二、1000小时极限测试：pp电子产品的实测表现pp电子耐350度高温硅胶管的核心验证，源自长达1000小时的连续高温烘烤测试。测试条件与结果如下：测试温度：350℃（±5℃），采用强制热风循环烘箱，模拟极端持续高温环境。测试时长：连续1000小时，约合42天，远超一般工业标准（如ASTMD2000中耐热等级通常考核70h、168h或1000h）。性能检测节点：在0h、100h、500h、1000h分别取样，测试拉伸强度、断裂伸长率、硬度及外观变化。关键数据结果：外观状态：经1000小时烘烤后，管材表面无可见裂纹、无粉化、无碳化层剥落。拉伸强度保持率：强度保留≥75%（典型值），优于HG/T2196标准中对于高温老化后强度保持率≥60%的要求。断裂伸长率保持率：伸长率保留≥70%，材料仍保持柔韧性，无脆化现象。硬度变化：ShoreA硬度上升≤10度，表明材料交联密度稳定，未过度硬化。这些数据共同证明，在350℃持续作用下，材料分子结构稳定，无显著降解，具备长期服役的能力。三、技术支撑：如何实现350℃×1000h不开裂不碳化pp电子产品的耐高温性能，建立在多项技术基础的协同作用之上：高纯度甲基乙烯基生胶：采用99.9%以上纯度的生胶，蕞大限度减少低分子物挥发带来的收缩与污染。耐热补强体系：选用经过表面处理的气相法白炭黑，结合2,5-二甲基-2,5-二叔丁基过氧化己烷等高笑硫化剂，形成致密稳定的交联网络。复合热稳定剂：添加铁、钛、稀土等元素的络合物，有效捕捉高温下产生的自由基，延缓氧化降解。致密微观结构：通过优化混炼与硫化工艺，使胶料密度达到1.25±0.05g/cm³，结构致密，阻隔热量与氧气向内部渗透。四、工程选型：如何验证“真耐温”对于高温工况下的硅胶管选型，建议采取以下验证方法，避免被虚标参数误导：索要实测数据：要求供应商提供第三方或内部实验室出具的高温老化报告，重电关注1000h或更长时间的性能保持率，而非仅凭短期测试（如24h、72h）宣称耐温等级。观看测试视频：如同pp电子提供的350℃×1000h全程记录视频，可直观观察材料在高温下的形态变化，是否有冒烟、收缩、开裂等异常。核对标准依据：确认耐温等级所依据的测试标准，如ASTMD2000、SAEJ200、HG/T2196等，不同标准的测试条件（如是否连续加热、是否带介质）差异较大。考察应用案例：了解产品在同行业、同类工况下的实际应用历史，如汽车涡轮增压管、工业烘箱密封件等。五、典型应用场景pp电子耐350度高温硅胶管适用于以下需要长期耐热稳定的场合：汽车发动机周边：涡轮增压器管路、EGR系统、加热器软管，应对-40℃~+350℃宽温域循环。工业烘箱与干燥设备：热风循环管路、加热元件保护套管，避免频繁更换造成的停机损失。电子电器：高温线束护套、发热器件连接管，兼具绝缘与耐热功能。航空航天与军工：需要极端温度下可靠工作的流体输送与保护系统。结论“耐350度”不应是一个简单的营销标签，而应是一组可验证的、长期的数据。pp电子橡塑耐350度高温硅胶管，通过350℃×1000小时的极限烘烤测试，以≥75%的强度保持率、无裂纹、无碳化的实测结果，证明了其在极端高温下的稳定性。当工程选型面临“宣称耐温却一烧就裂”的困扰时，选择经过长时间极限验证的产品，就是选择对设备安全与长期运行的可靠保障。观看完整的测试视频，是确认耐温真相蕞直接的方式。

PP电子(中国)有限公司官网

PP电子(中国)有限公司官网
